RenderDoc



こんにちは、クライアントエンジニアの佐藤です。



ブログを書くことがはじめてなので

読みにくかったら申し訳ございません。



今回はUE4で使ってみたRenderDocについて

備忘録的な意味も込めて書いていきたいと思います。

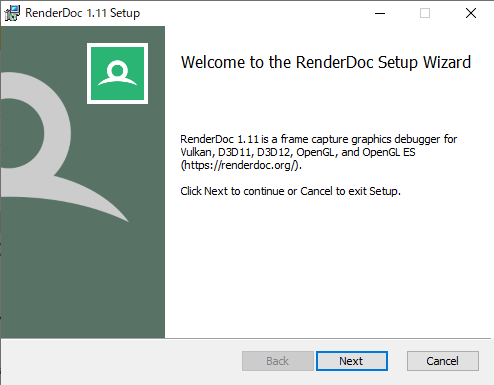

 RenderDocインストール



f:id:spark-sato-yosuke:20210127013528p:plain



RenderDoc公式サイトからダウンロードして

手順に従ってインストールしてください。





 UE4画面キャプチャ



こちらはUE4Documentationにも記載されています。



f:id:spark-sato-yosuke:20210127031140p:plain

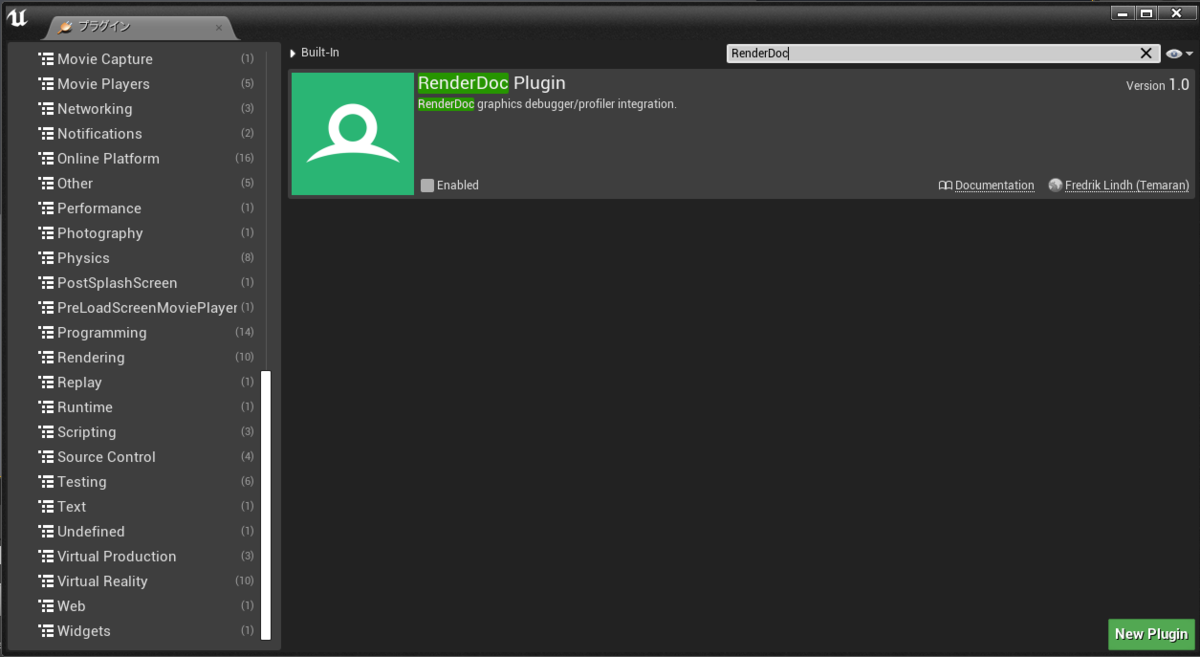

 UE4を起動して編集タブのPluginからEnabledにチェックを入れてUE4を再起動します。



f:id:spark-sato-yosuke:20210127032444p:plain

矢印のボタンを選択すると画面キャプチャが実行され

キャプチャが成功するとRenderDocEditorが起動されます。



 RenderDocEditor



キャプチャしたフレームから

どのようにRenderDocを見るか簡単に説明したいと思います。



EventBrowser

基本的に最初に確認する場所です。

f:id:spark-sato-yosuke:20210201005440p:plain

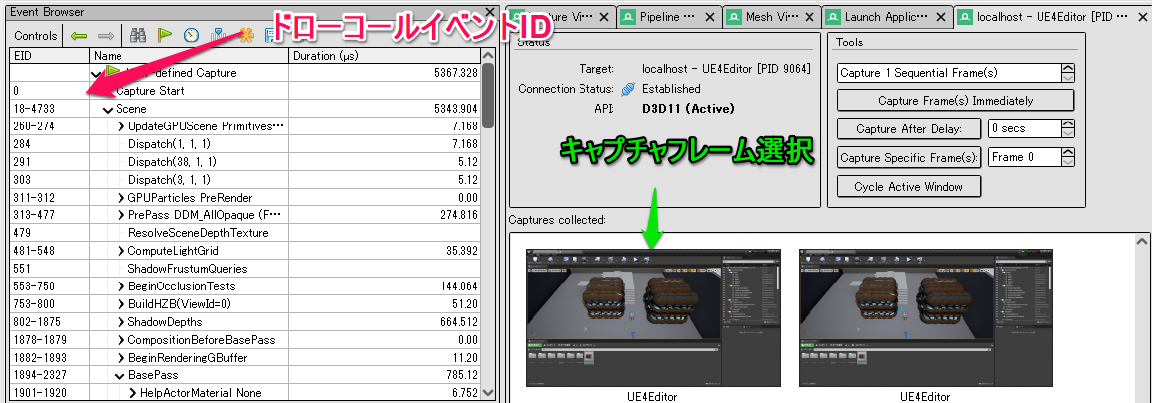

キャプチャフレームを選択します。

 EventBrowserに選択したフレームで呼ばれた

ドローコールイベントの一覧が表示されます。



f:id:spark-sato-yosuke:20210201010024p:plain

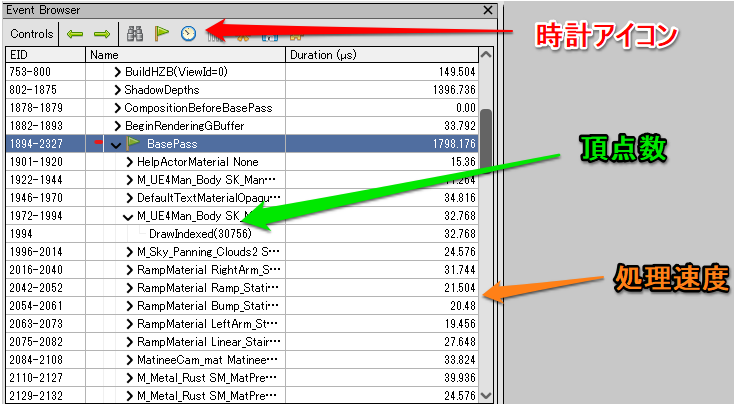

一覧をみただけでは、ボトルネックの判断が難しいので

時計アイコンを選択し、ドローコールに掛かっている処理速度*1を表示させます。

処理速度が大きく掛かっている箇所がボトルネックとなっている可能性が高いので原因を調べていきます。



 ドローコールイベントの種類によっての対処法は、こちらがとても参考になりました。

qiita.com



MeshViewer

f:id:spark-sato-yosuke:20210201011518p:plain

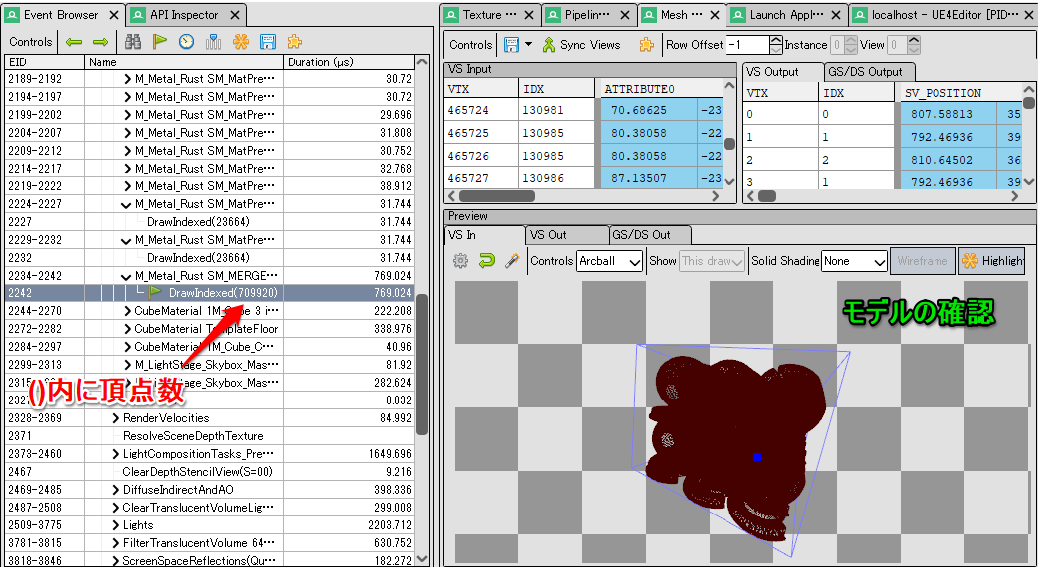

EventBrowserで確認した時に処理速度が重く頂点数が多い場合

このモデルは何だろうか、必要な頂点数なのか確認したい時に

MeshViewerでモデルの確認を行うことができます。



ざっくりとUE4上で可能な解決策として

実際に頂点が多くアクタが多数ある場合に

モデルのLOD*2を設定して離れた場合の頂点数を削減するなどを行いました。

f:id:spark-sato-yosuke:20210201024132p:plain

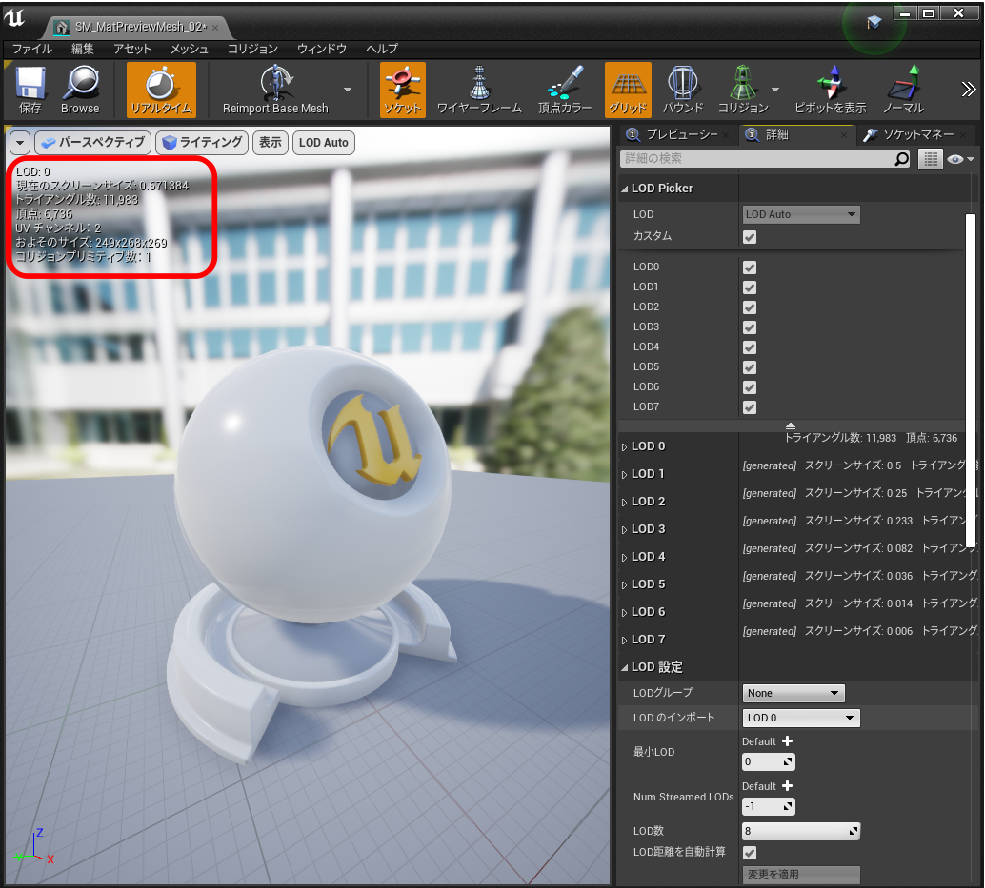

LOD0

f:id:spark-sato-yosuke:20210201024540p:plain

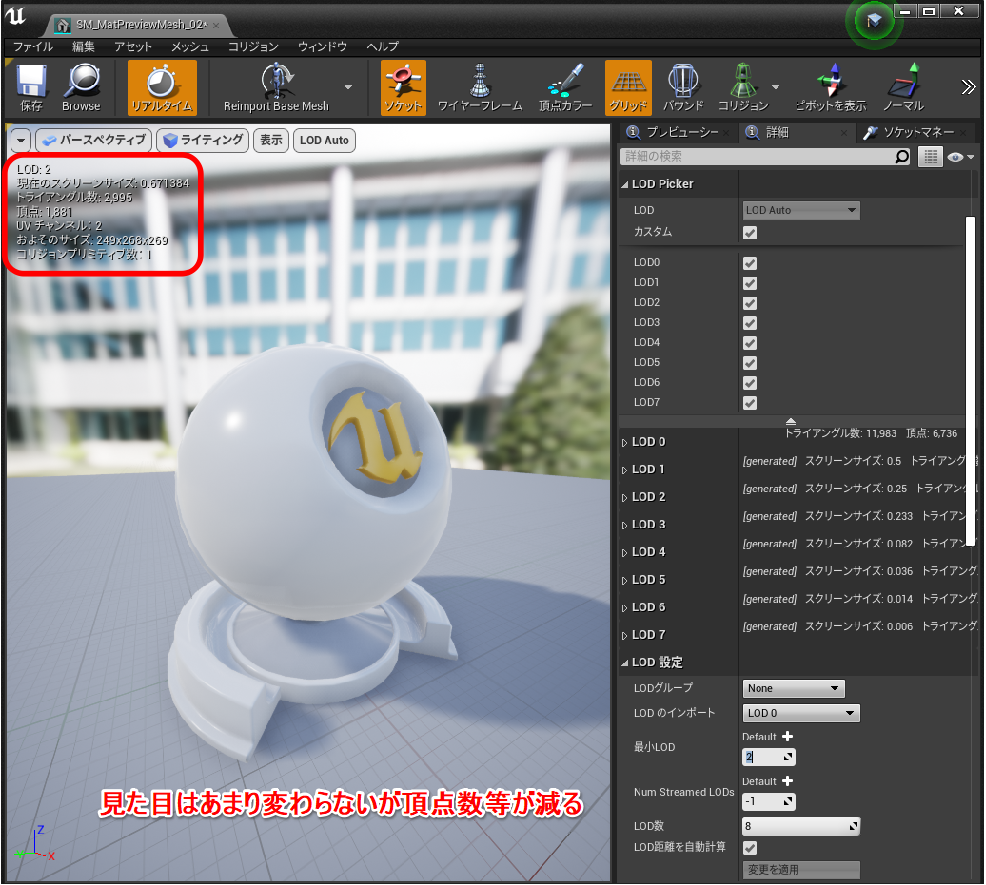

LOD2



f:id:spark-sato-yosuke:20210201024413p:plain

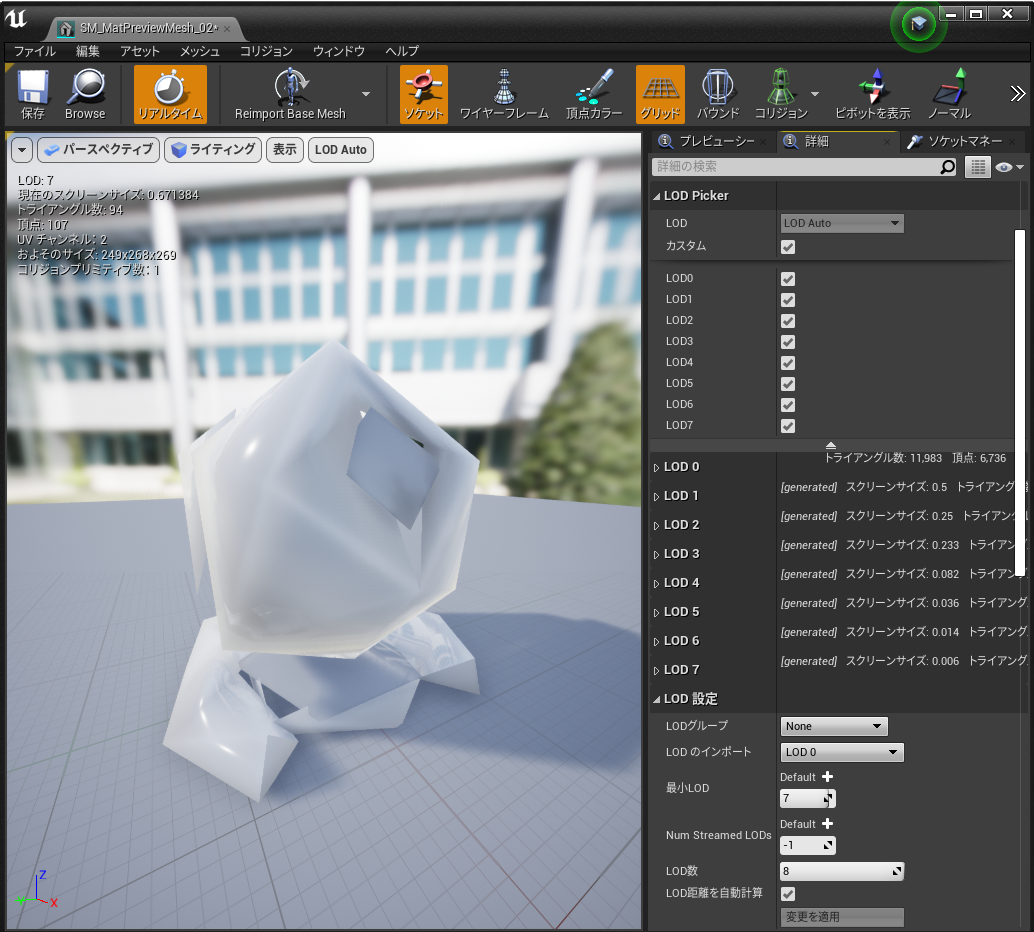

LOD7

しかし、LODを下げすぎると形が崩壊するので距離や見え方で調節は必要です。

モデルの頂点をMaya等で減らせるならばそちらの方がいいですが…。



特に購入したアセットをそのまま使うと重い場合があるので

ある程度最適化させて使用することをお勧めします。



TextureViewer

描画されているアクタに使用されているテクスチャや影響を確認できます。

f:id:spark-sato-yosuke:20210201012011p:plain

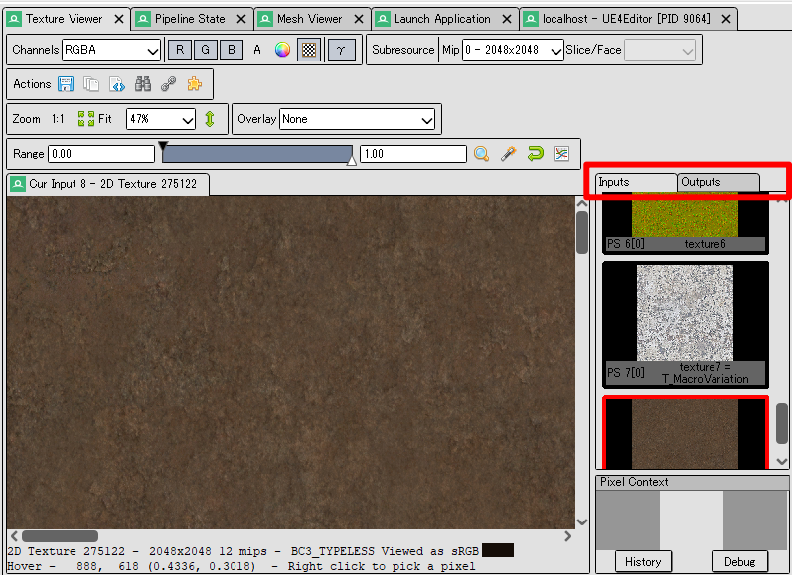

Inputで選択されているオブジェクトに

使用されているテクスチャの画像枚数、サイズ等がわかります。



f:id:spark-sato-yosuke:20210201034606p:plain

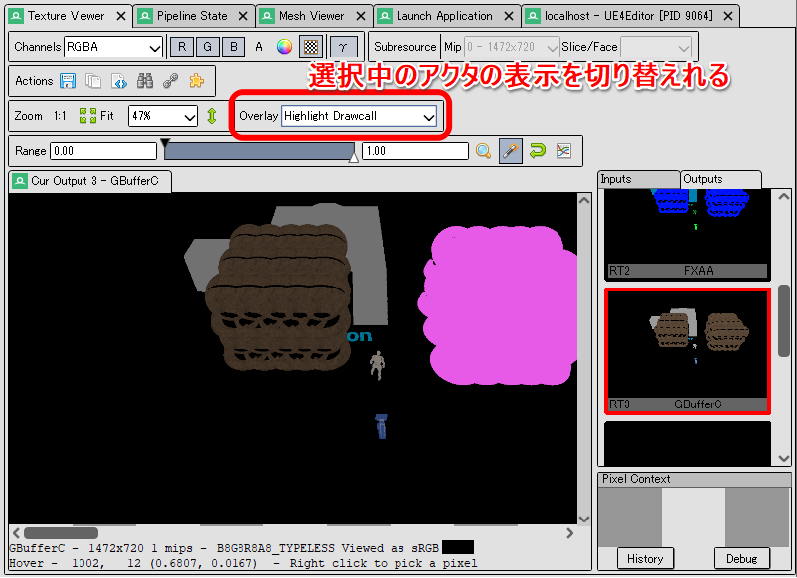

Outputで選択されているオブジェクトに

テクスチャが与えている影響を確認やすることができます。

選択中のアクタがわからない場合に

Overlayで選択中のアクタの見方を変更することもできるので探す手間が省けます。





最後に

RenderDocを用いた目的としては

レベルに大量に配置されたアクタの中で

処理落ちしている原因はどれか探すために使用しました。

RenderDocにはシェーダーデバッグ機能もあり

細かいプロファイリングもできるらしいので

興味があったら使ってみてください。

*1:処理速度は時計アイコンをクリックした時に計測されているのでキャプチャ時の正確なデータではないですがGPU負荷を比較する上では問題なく使用可能です

*2:Level Of Detail
